Nach Merkmalsgeometrie auswählen

Beginnen Sie mit Zugänglichkeit, Materialleitfähigkeit und dem Merkmal, das konventionelles Schneiden erschwert.

Detaillierte Profile ohne Werkzeugkontakt schneiden

Draht-EDM kann leitfähige Bauteile unterstützen, wenn ein Durchgangsprofil mit einem konventionellen Fräser schwer zugänglich ist.

In der Zeichnung festlegenGeschlossenes oder offenes Profil, Materialdicke, Bezüge, Einfädelstrategie und kritische Maße.

PrüfschwerpunktDrahtzugang, Startposition, Eckenabsicht, Materialzustand und Profilprüfung.

Hilfreiche RFQ-Frage: Ist die geforderte Geometrie ein vollständiges Durchgangsmerkmal?

Zugang vor dem Erweitern des Merkmals prüfen

Schmale Merkmale in leitfähigem Material eignen sich möglicherweise für Drahtschneiden, wenn Fräszugang oder Werkzeugsteifigkeit begrenzt sind.

In der Zeichnung festlegenSchlitzbreite, Tiefe oder Durchgang, Endgeometrie, Materialdicke und Toleranzhinweise.

PrüfschwerpunktVerfügbarer Drahtweg, Innenradius, Spülung, Spannung und Merkmalsbeziehung.

Hilfreiche RFQ-Frage: Kann der Draht den vollständigen Schnittweg betreten und verlassen?

Den Wunsch nach scharfen Ecken in einen machbaren Radius übertragen

Draht-EDM kann Innenradien verkleinern, doch der endgültige Wert hängt weiterhin von Drahtdurchmesser, Strategie und Oberflächenerwartung ab.

In der Zeichnung festlegenFunktionale Ecke, maximal zulässiger Radius, Gegenmerkmal und Prüfvorgabe.

PrüfschwerpunktDrahtdurchmesser, Schlichtstrategie, Profilkontinuität und ob die Ecke tatsächlich die Funktion bestimmt.

Hilfreiche RFQ-Frage: Welchen größten Innenradius kann das Design akzeptieren?

Nach Wärmebehandlung nach Projektprüfung schneiden

Funkenerosion trägt leitfähiges Material ab, ohne auf die Härtegrenzen konventioneller Zerspanung angewiesen zu sein.

In der Zeichnung festlegenWerkstoffgüte, Wärmebehandlungszustand, Härteprotokoll, Dicke und geschützte Flächen.

PrüfschwerpunktLeitfähigkeit, Materialzustand, Empfindlichkeit gegenüber der Wiedererstarrungsschicht, Reihenfolge und Maßprüfung.

Hilfreiche RFQ-Frage: Befindet sich das Bauteil bereits im endgültigen Wärmebehandlungszustand?

Mechanische Schnittkräfte reduzieren

Ein berührungsloser Schneidprozess kann helfen, wenn sich dünne Geometrien unter konventionellem Werkzeugdruck verformen könnten.

In der Zeichnung festlegenWand- oder Stegabmessungen, Auflageflächen, Profilbeziehung und zulässige Kantenbeschaffenheit.

PrüfschwerpunktSpannung, thermisches Verhalten, Schnittfolge, Freigabe des Bauteils und Prüfung nach dem Schnitt.

Hilfreiche RFQ-Frage: Welches Merkmal reagiert am empfindlichsten auf Schnittkraft oder Freisetzungsspannung?

Nachweis für Drahtschneiden, kein universelles Versprechen

Makino-Langsamdrahtschneidemaschine

Der Maschinenbestand unterstützt Zeichnungsprüfungen für leitfähige Bauteile mit detaillierten Durchgangsprofilen und engen Merkmalsbeziehungen.

0.001 mmDokumentierte Maschinengenauigkeit

2 MaschinenDokumentierte Maschinenanzahl

MakinoDokumentierte Maschinenmarke

Draht-EDMGeprüfter Prozessweg

Maschinengenauigkeit ist nicht dasselbe wie eine garantierte Bauteiltoleranz. Material, Dicke, Drahtweg, Eckenradius, Oberflächenerwartung und Prüfmethode bestimmen den endgültigen Prozess.

Wo Draht-EDM sinnvoll ist

Der Prozess ist besonders nützlich, wenn Merkmalszugang, leitfähiges Material oder Schnittkraft die Fertigungsentscheidung verändern.

E-01

Detaillierte Durchgangsprofile

Profile und Ausschnitte, die einen durchgehenden Drahtweg durch leitfähiges Material erfordern.

E-02

Werkzeuge und Präzisionseinsätze

Zeichnungsdefinierte Einsätze oder Platten, bei denen innere Merkmalsbeziehungen wichtig sind.

E-03

Empfindliche leitfähige Merkmale

Dünne Bereiche oder feine Geometrien, die von einem abtragsarmen Prozess profitieren.

Vom CAD-Profil zum geprüften Merkmal

Die Planung für Draht-EDM ist eine Folge von Entscheidungen zu Zugang, Material, Weg, Oberfläche und Prüfung.

Geometrie prüfen

Durchgangsweg, Eckenabsicht, Dicke und kritische Bezugsbeziehungen bestätigen.

Materialzustand bestätigen

Leitfähigkeit, Güte, Wärmebehandlung und zu schützende Flächen prüfen.

Schnitt planen

Startstrategie, Drahtweg, Spannung, Durchlaufstrategie und Freigabefolge definieren.

Profil prüfen

Vereinbarte Maße, Kantenbeschaffenheit und Beziehung zu zuvor bearbeiteten Merkmalen prüfen.

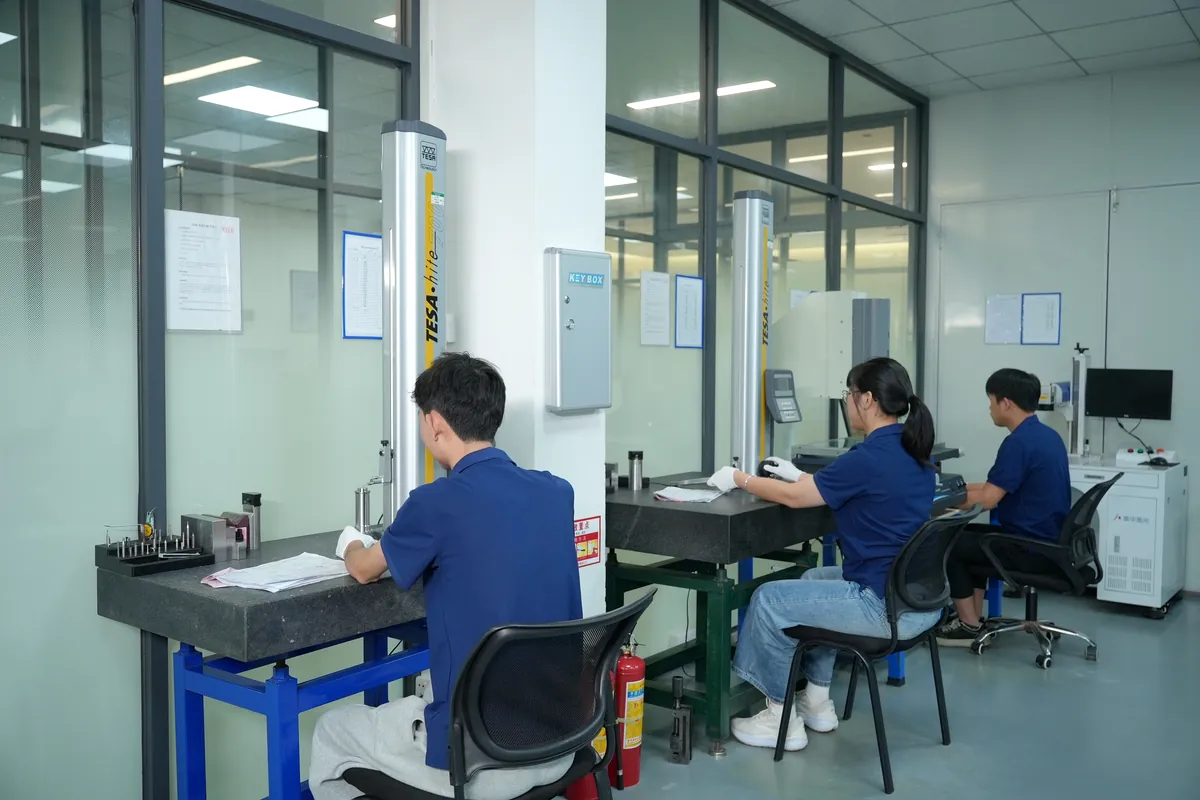

Die Prüfung folgt dem Merkmal

Die EDM-Qualitätsplanung konzentriert sich auf das Profil und seine Beziehung zum übrigen bearbeiteten Bauteil.

Profil und PositionCritical dimensions are tied back to the drawing's functional datum scheme.

Ecken- und KantenbeschaffenheitAbsicht für Innenradien und Erwartungen an die Kanten werden vor dem Schneiden abgestimmt.

Empfindlichkeit von Oberfläche und MaterialOberflächenerwartung und mögliche Bedenken zur Wiedererstarrungsschicht werden anwendungsbezogen geprüft.

RFQ für Draht-EDM vorbereiten

Geben Sie der Technik genügend Informationen, um Zugang, Materialeignung und Merkmalsabsicht zu bestätigen.

PDF-Zeichnung mit Bezügen
DXF- oder DWG-Profil, falls verfügbar
STEP-Modell, falls verfügbar
Leitfähige Werkstoffgüte
Wärmebehandlungszustand
Material- oder Bauteildicke
Absicht zum Mindestinnenradius
Hinweise zu Oberfläche und Prüfung

Anforderung mit Kontext senden

Senden Sie das Zeichnungspaket und benennen Sie das Merkmal, das Passung, Funktion, Prüfung oder Lieferung bestimmt.

RFQ starten
